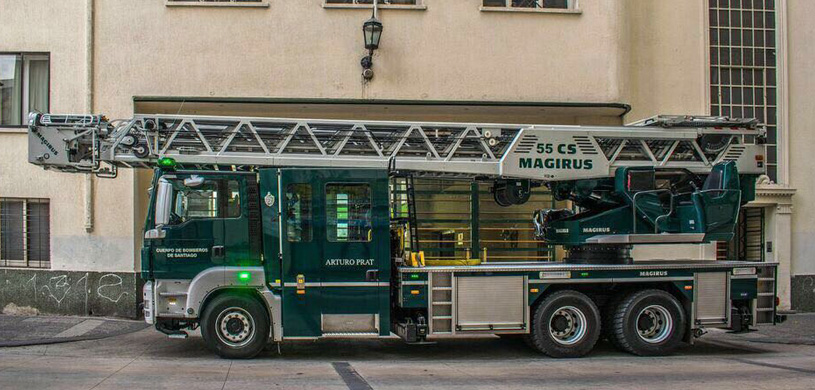

ESPECIFICACIONES TÉCNICAS MECÁNICA MAGIRUS

GENERAL

  • Marca : Magirus – MAN.
  • Modelo : M 55 L, chasis TGS 26.360 6X4.
  • Cabina Magirus-Lohr para 4 pasajeros más Oficial a Cargo, 4 puertas.
  • Peso bruto tren delantero 7100 Kg, tren trasero (doble eje) 19000 Kg.

MOTOR “MAN D2066LF38”

  • 6 cilindros en línea.
  • 10,5 lts de desplazamiento.
  • 360 HP (265 kW) a 1.400-1.900 rpm.
  • 1.320 lbs-pie (1.800 Nm) de Torque máximo a 1.000-1.400 rpm.

TRANSMISIÓN “ZF 12 AS 2131 DD, MAN TIPMATIC CON “PRITARDER” VOITH”

  • Automática, 12 marchas adelante, 2 atrás.

ASPECTOS GENERALES

  • Toma de fuerza ZF NAS/10b, en función del embrague, régimen de salida 1,29 x régimen del motor para caja de cambios ZF 12 AS DD MAN TipMatic.
  • Frenos de aire: Disco en las 6 ruedas, 3 canales.
  • ASR Sistema de Control de Tracción.
  • ESP Sistema de Control de Estabilización .
  • Estanque de petróleo con capacidad de 150 Lts.
  • Transmisión 6×4.
  • Generador incorporado, accionado hidráulicamente. Trifásico de 10 kVA, con arranques de 400V y 220V, 16 Amp, 50 Hz.
  • Focos de Iluminación Frontal en el canasto, capacidad de 10.000 lumen.
  • 2 focos de Xenon RC300 cada costado inferior, para la iluminación bajo el canasto.

DIMENSIONES

  • Largo total chasis: 10.067 mm, Largo total incluyendo escala y codo tubo alimentación: 11.940 mm.
  • Alto: 3.890 mm.
  • Peso : 26 ton.

CUERPO DE BOMBA

  • Bomba centrífuga MAGIRUS MPN 230 accionada hidráulicamente.
  • Gobernador electrónico.
  • Bomba de vacío automática.
  • 1 entradas de agua + 2 directas a sistema de alimentación de canasto.
  • 2 salidas de agua más sistema alimentación canasto.

ESCALA

  • Escala 55M de 55 metros de altura máxima, accionada hidráulicamente con sistema de estabilización de tornameza (max 8,5°) vía anillos concéntricos “ThyssenKrupp-Rhote Erde”.
  • 6 secciones construidos en acero.
  • Angulos de operación +75°, -10°.
  • Alcance máximo 19,1 m con un ocupante y tubo de alimentación de agua presurizado.
  • Alcance normal 18,1 m con dos ocupantes y tubo de alimentación de agua presurizado.
  • Ascensor para 2 ocupantes de 200 kg de capacidad máxima.
  • Tubo telescópico de alimentación de agua de montaje permanente.

CANASTO

  • Canasto Magirus RC 300 de 300 kg de capacidad máxima con control electrónico.
  • Pitón monitor ALCO EL570 1600 lt/min controlado electrónicamente.
  • Salida de agua DIN B (52 mm).
  • Rociadores de neblina.
  • Sensores de proximidad y bloqueo en caso de choque.
  • Salidas de aire para equipo ERA de montaje permanente con 6 cilindros montados en la base de la escala.

SISTEMA HIDRÁULICO

  • Sistema hidráulico de 3 bombas PTO en serie, una para escala, una para generador y una para cuerpo de bomba.
  • Capacidad de 140 litros.
  • Bomba eléctrica de emergencia.
  • Bomba manual de emergencia.

ESTABILIZACIÓN DEL CHASIS

  • Sistema de estabilización VARIO de diseño en X de 4 patas más compresor de suspensión trasera.

EQUIPO ESPECIAL

  • Ventilador eléctrico con soporte en canasto.
  • Soporte de rescate para camilla en canasto.
  • Motosierra eléctrica.
  • 4 equipos ERA.
  • Material eléctrico, equipo de atención prehospitalaria (incluido desfibrilador) y material de agua completo.
